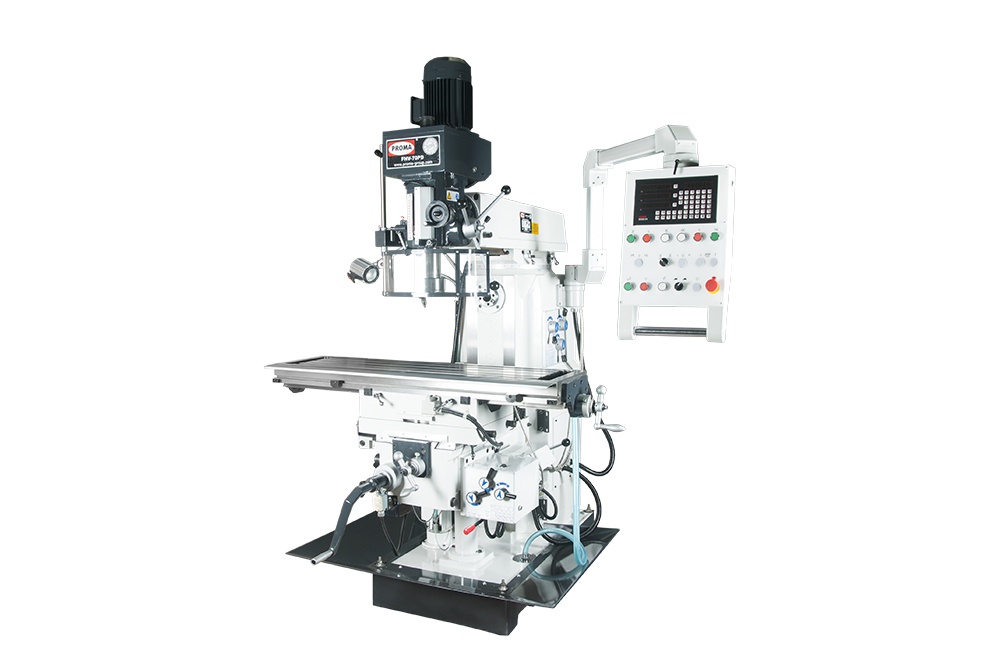

Popis
Frézky jsou určeny pro širokou škálu běžných i přesných frézovacích operací. Tuhá konstrukce zabezpečuje dostatečnou kvalitu opracování ocelových materiálů, litiny, barevných kovů a dalších materiálů v téměř všech pracovních režimech. Široký rozsah otáček vřetene navíc umožňuje použít stroj i na vrtací a vyvrtávací operace. Pohyb stolu je ovládán ručními koly přes pohybové šrouby s maticemi.
Základní příslušenství:
- chlazení
- pracovní osvětlení
- digitální odměřování
- kleštinový upínač ISO40
- kleštiny pr. 4, 5, 6, 8, 10, 12, 14, 16 mm
- horizontální trn pr. 22 a 27 mm
- vrtací sklíčidlo 16 mm
- redukce ISO40 / Mk III , ISO40 / Mk II
- montážní nářadí
Délka obou nástrojových trnů (vřeten) pro horizontální frézování je 595 mm pro průměr 22 mm a 27 mm.
| Zdvih vřetene | 120.000 | mm |
|---|---|---|
| Příkon horizontálního motoru | 2,2 | kW |
| Příkon vertikálního motoru | 2,2 | kW |
| Max.doporučený Ø vrtání | 50 | mm |
| Max.doporučený Ø horizont.fréz. | 100 | mm |
| Max.doporučený Ø vertik.fréz. | 25 | mm |
| Max.doporučený Ø fréz.hlavy | 100 | mm |
| Rozměr stolu | 1 270 x 320 | mm |
| Otáčky vřetene - horizontálního | 60 - 1 350 | min. |
| Počet otáček (horizont.) | 12 | stupňů |
| Otáčky vřetene - vertikálního | 90 - 2 000 | min. |
| Počet otáček (vertikál.) | 8 | stupňů |
| Vzdál.vřetene od sloupu | 220 - 560 | mm |
| Vzdál.vřetene od stolu | 120 - 500 | mm |
| Příčný posuv stolu | 270 | mm |
| Podélný posuv stolu | 750 | mm |
| "T" drážka | 14 | mm |
| Rozměry (d x š) | 1 680 x 1 640 | mm |
| Výška stroje | 2 200 | mm |
| Hmotnost | 1 650 | kg |
| Úhel naklopení stolu | 40 | ° |
