Popis

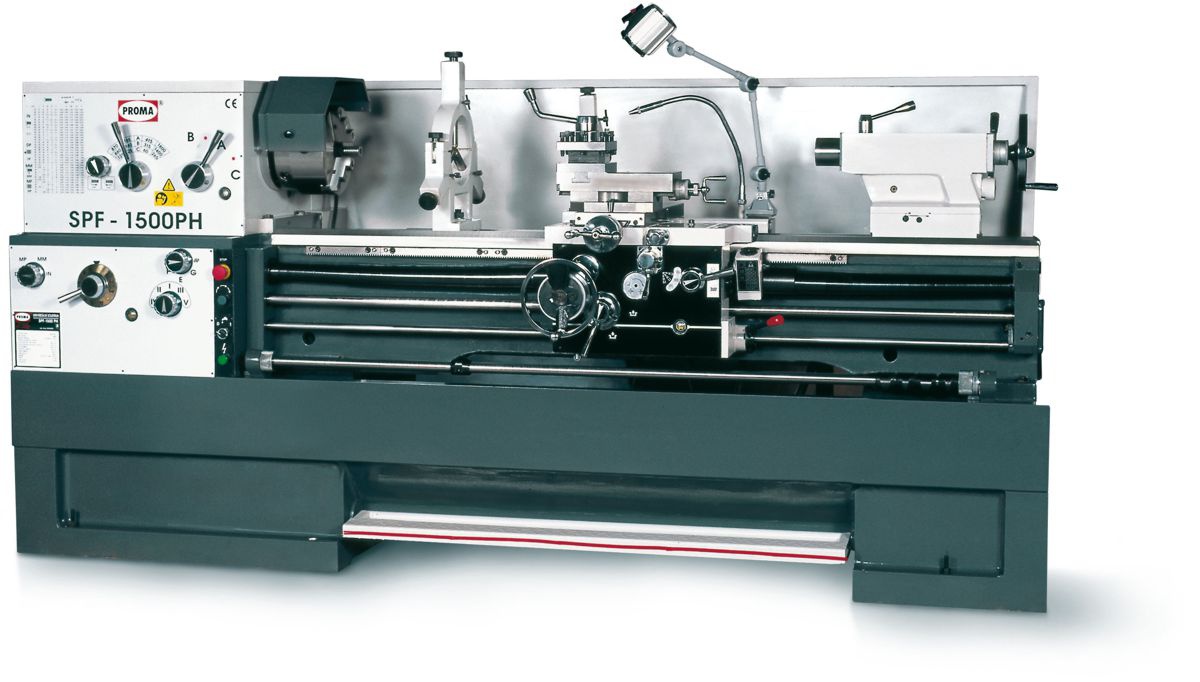

Univerzální soustruhy jsou určeny pro opracování obrobků z kovů, plastů i dřeva. Poskytují vhodné řezné podmínky pro hospodárné obrábění všech běžně používaných materiálů od hliníku a jeho slitin, přes neželezné kovy, až po ocele vysoké pevnosti. Soustruh umožňuje vnější i vnitřní soustružení válcových ploch, kuželových a čelních ploch, zapichování, upichování, vrtání apod. Na stroji lze řezat všechny dané druhy závitu s velkým rozsahem stoupáním. Univerzálnost soustruhů zvyšuje možnost použití zvláštního příslušenství.
- Poskytují vhodné řezné podmínky pro hospodárné obrábění všech běžně používaných materiálů od hliníku a jeho slitin přes neželezné kovy až po ocele vysoké pevnosti
- Vyznačují se optimálním rozsahem otáček, který umožňuje vnější i vnitřní soustružení válcových ploch, kuželových a čelních ploch, zapichování, upichování, vrtání apod.
- Na strojích lze řezat všechny dané druhy závitů s velkým rozsahem stoupání
- Stabilní a robustní litinové provedení
- Vyjímatelné lože a nožní brzda
- Vhodné pro nože 25×25 mm
Základní příslušenství:
- 3- čelisťové sklíčidlo Ø 250 mm
- 4- čelisťové sklíčidlo Ø 300 mm (sam. nast. čelisti) + příruba
- Osvětlení
- Chlazení
- Brzda
- Elektrický vícepolohový doraz
- Indikátor závitů
- Lícní deska Ø 410 mm
- Mechanický doraz
- Luneta pevná max. Ø 190 mm
- Luneta pohyblivá max. Ø 40 mm
- Pevný hrot Mk V
- Otočný hrot Mk V
- Redukční pouzdro Mk VII / Mk V
- Prokluzová spojka podpěry
- Montážní nářadí
- Nastavovací šrouby
- Digitální odměřování os X, Y, Z
Digitální odměřování v hodnotě 22 990 kč ZDARMA!!!
Příkon | 5500.000 | W |
---|---|---|
Točná délka | 1500.000 | mm |
Napětí | 400 | V |
Točný Ø nad ložem | 460 | mm |
Točný Ø nad sedl.mezerou | 690 | mm |
Točný Ø nad suportem | 275 | mm |
Délka sedlové mezery | 200 | mm |
Průměr uni.sklíčidla 3 čel. | 250 | mm |
Průchod vřetene | 80 | mm |
Posuv pinoly | 170 | mm |
Rozsah otáček | 25 - 1 800 | min.ֿ¹ |
Počet stupňů otáček | 12 | |
Závity metrické - počet stupňů | 24 | |
Závity palcové - rozsah | 1 - 72 | záv./1" |
Závity palcové - počet stupňů | 61 | |
Závity modulové - počet stupňů | 20 | |
Závity diametrální - rozsah | 3 - 96 | DP |
Závity diametrální - počet stupňů | 37 | |
Automatický posuv podélný - počet stupňů | 122 | |
Automatický posuv příčný - počet stupňů | 122 | |
Max.posuv nož.suportu | 135 | mm |
Max.posuv příč.suportu | 280 | mm |
Max.posuv podél.suportu | 1 400 | mm |
Hmotnost | 2 505 | kg |
Rozměry (d x š x v) | 2 810 x 1 000 x 1 295 | mm |
