Popis

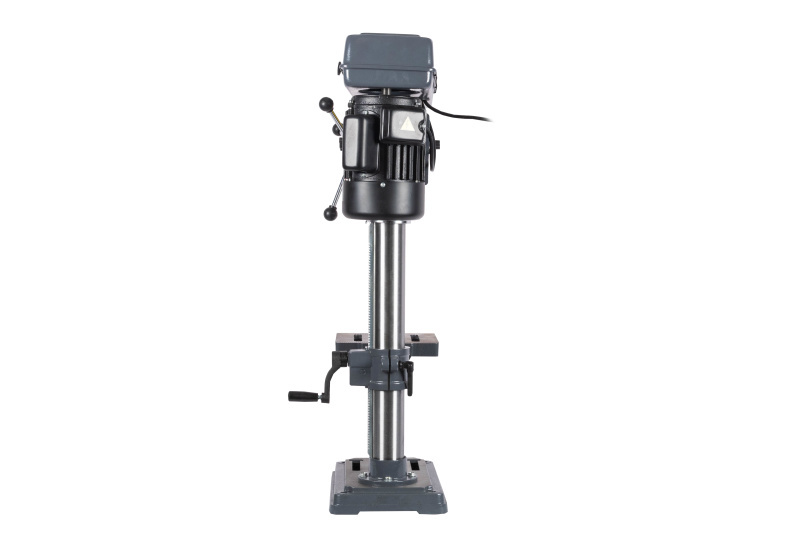

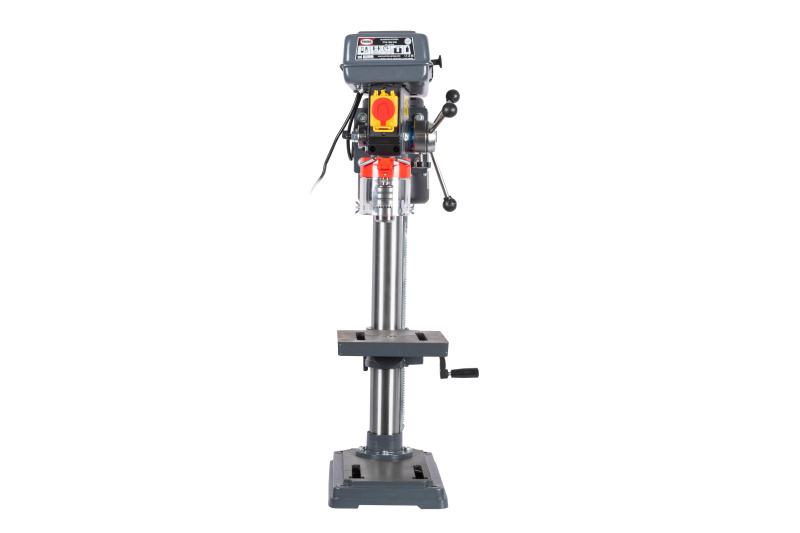

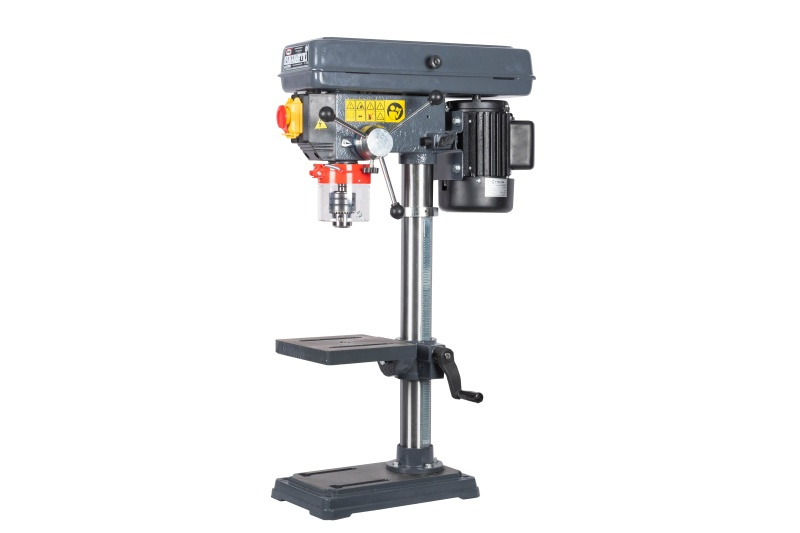

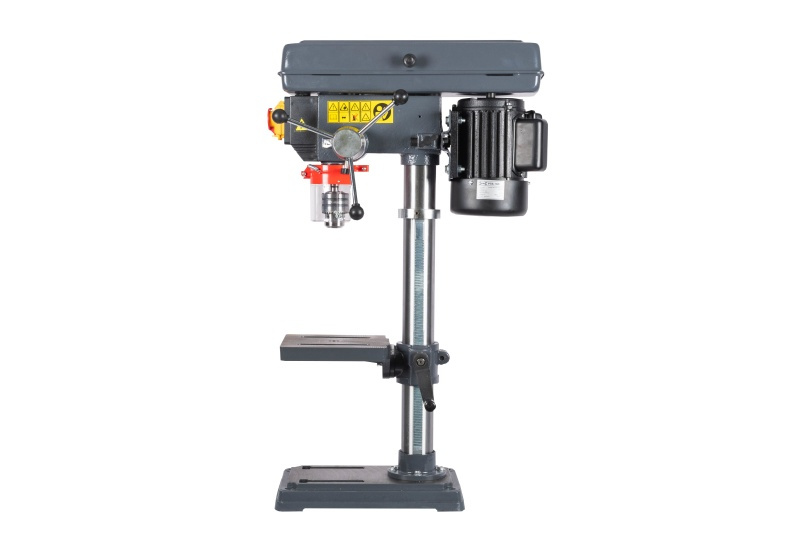

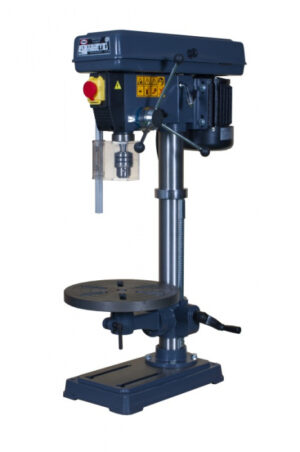

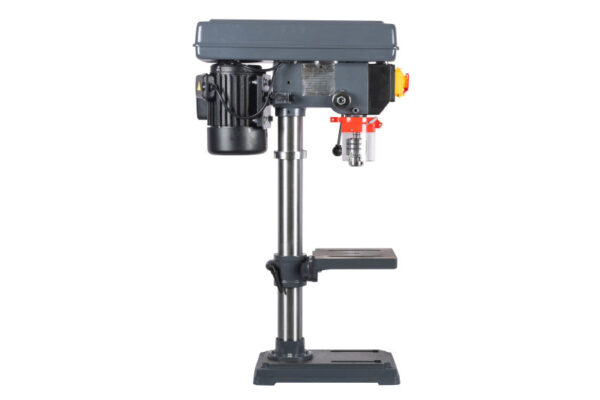

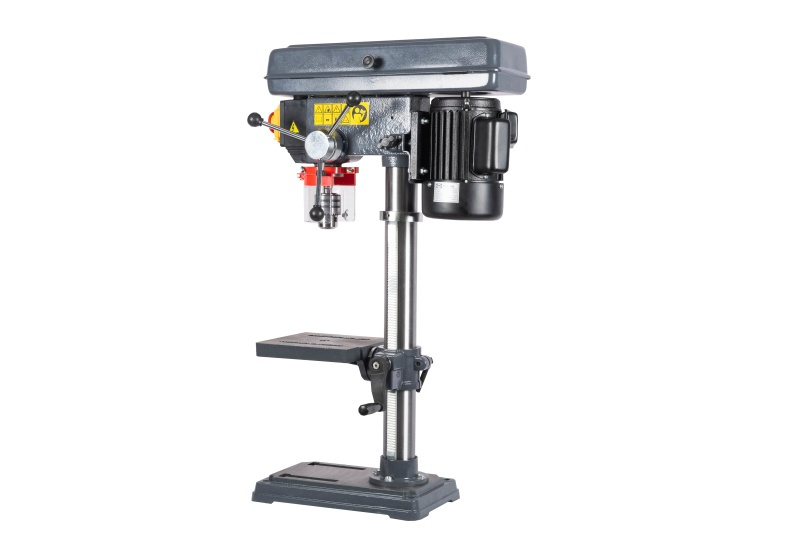

PTB-16B/230 vrtačka vybavena sklíčidlem s kličkou.

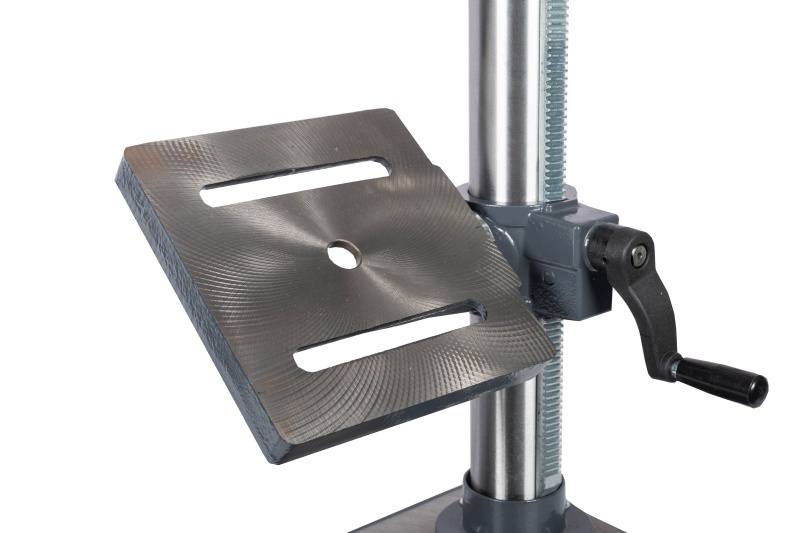

Sloupové vrtačky PROMA jsou konstruovány pro vrtání a zahlubování. Vřetena je uloženo v kuličkových ložiscích a osazena kuželem Mk II, do kterého je možné vložit vrtací sklíčidlo nebo přímo nástroj. Pracovní stůl lze natáčet až o 360° pomocí otočného čepu a naklápět do úhlu + / – 45° od základní roviny, což umožňuje vrtání otvorů pod různými úhly.
- Radiální ložiska

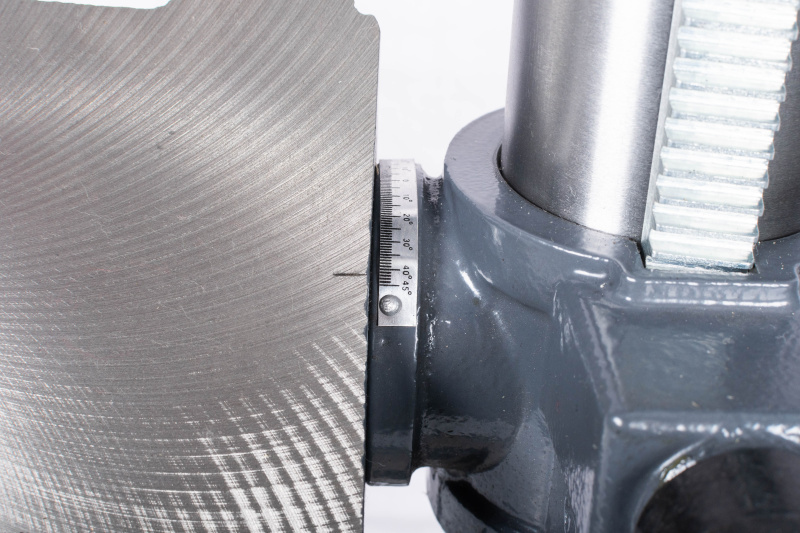

- Naklápění stolku +/- 45°
- Nastavení hloubky vrtání
- Vřeteno s kuličkovými ložisky

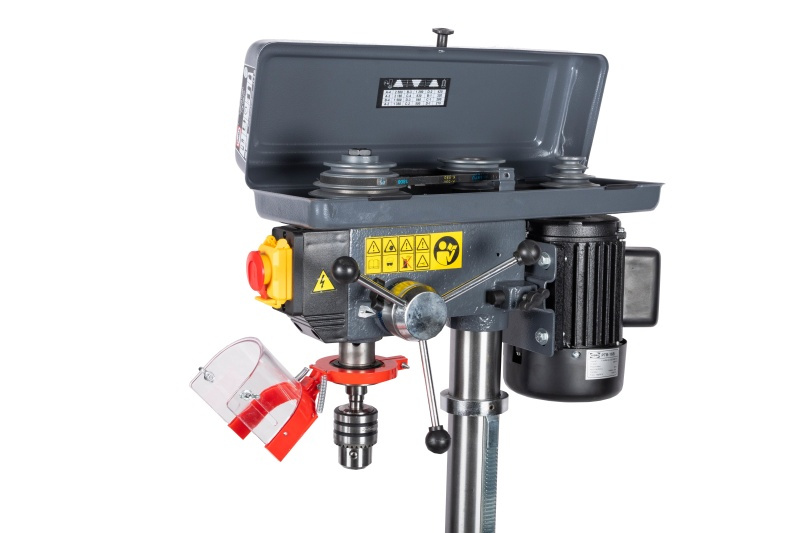

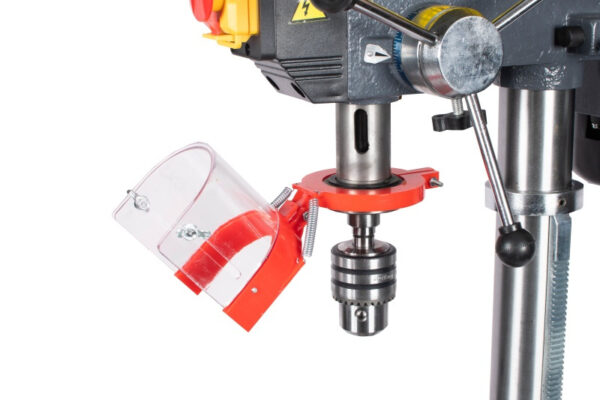

- Výklopný plastový kryt vřetene
- Nastavení hloubky vrtání s dorazem

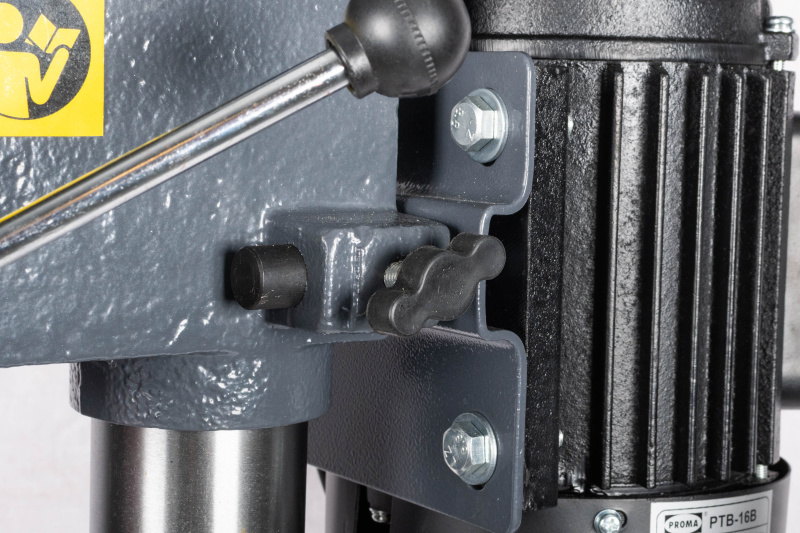

- Tiché a výkonné hliníkové elektromotory
- Masivní, silně dimenzovaná základní deska s drážkami, na spodní straně žebrovaná
Rozteč drážek stolu je 110 mm – vhodné pro upnutí svěráků PROMA SV-75, SVP-75 a SVV-75. Možné použít i větší svěráky, ale bohužel bez možnosti upnutí ke stolku.
Příkon | 450.000 | W |
---|---|---|
Max. vrtaný průměr | 16.000 | mm |
Napětí | 230 | V |
Sklíčidlo | 3 - 16 | mm |
Vyložení vřetene (X) | 127 | mm |
Posuv vřetene | 60 | mm |
Max. vzdál. vřet. od stolu (h) | 420 | mm |
Max. vzdál. vřet. od zákl. (H) | 540 | mm |
Rozměr stolu (a x b) | 198 x 198 | mm |
Rozměr základny (A x B) | 340 x 210 | mm |
Průměr sloupu (D) | 60 | mm |

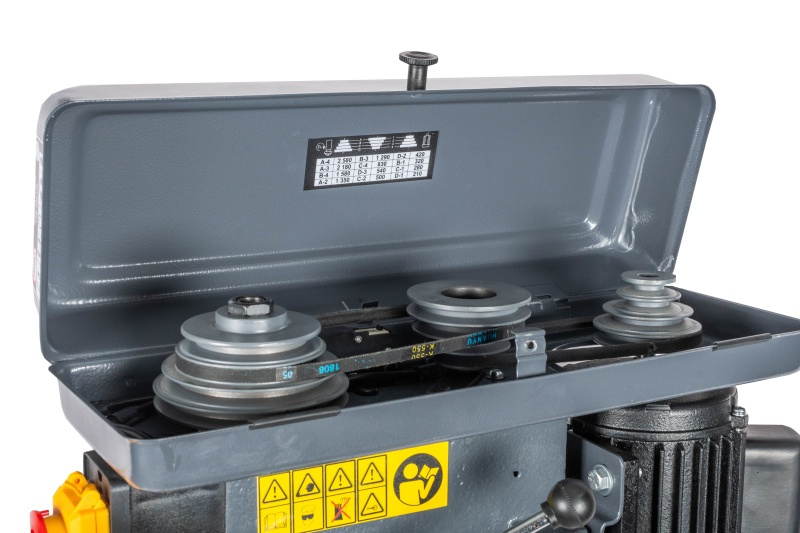

Počet rychlostí | 12 | |
Rozsah otáček | 210 - 2 580 | min.ֿ¹ |
"T" drážka stolu | 14 | mm |
Celková výška (V) | 840 | mm |
